3. 정형롤의 조정
▶ 정형 Pass Line의 중요성
▷ 정형롤 Pass Line은 기본적으로 센터 기준임
▷ Pass Line 조정 방법 (롤 연마후 곡경 감소분 조정)
- 정형스텐드 하단 스크류 조정
- 정형 스텐드 하단 레벨블록 또는 라이나로 조정
▶ 스켈프폭의 중요성
▷ 외경의 정밀도를 확보
▷ 정형 리덕션량이 과소하면 → 외경 조절 곤란
▷ 정형 리덕션량이 과대하면 → 가공경화 ↑ 롤 찝힘 현상
<정형 롤 스텐드 도면의 예>
▶ Strip Width 변화의 예시 : 18"(457.2mm) × 11.1t
\
그림에서와 같이 18"×11.1t 인 경우 성형 Black Down 롤에서 폭1420mm 로 입고되어
가압롤 전에서 실측하면 1,452mm로 약 2.2% Up 되고 가압(Sqeeze) 후 1,440mm 로
Upset 량이 12mm (내외부 비드로 배출된 량)가 되고, 정형단에서 정형리덕션량(0.6%)
으로 8mm 가 줄어든 것을 알 수 있다.

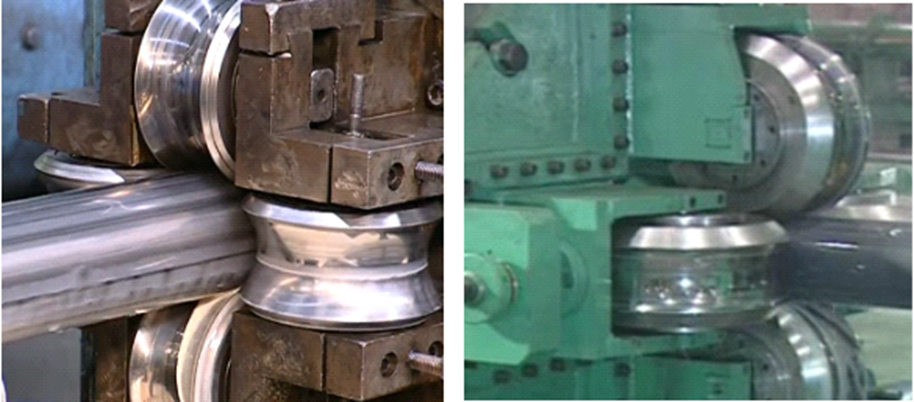

▶ 정형 스탠드 배열
▶ Turk’s head (턱스헤드)
사이징 스탠드 출측에 진직도를 향싱 하기 위하여 턱스헤드
라고 하는 2~4개로 구성된 아이들 롤로 좌우상하가 조정되며
On Line 상에서 휨 상태를 조정한다. 또한 각관에서는 진직도
외 요철등도 조정하므로 매우 중요하다.
이상입니다
감사합니다~~
