주연스틸

스테인리스(Stainless) 강관

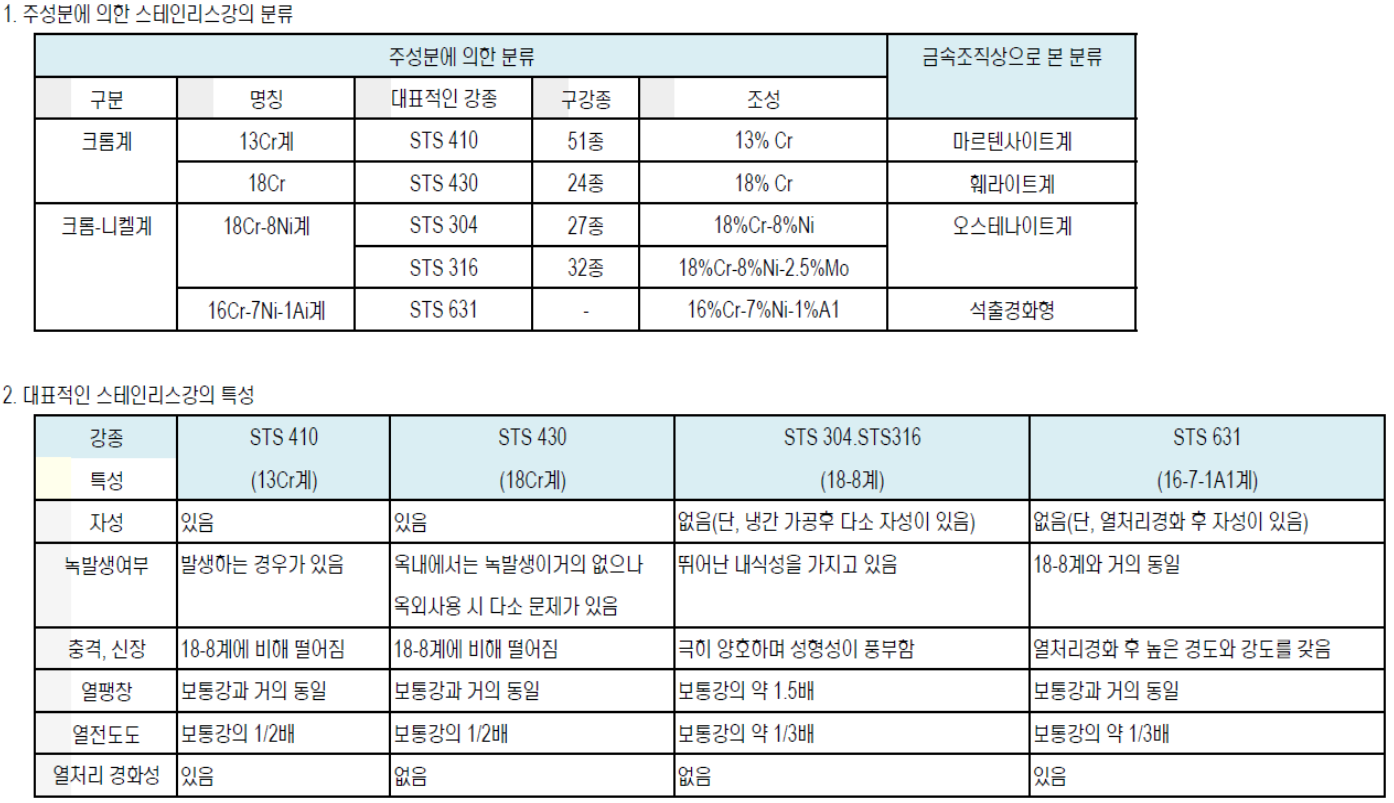

안녕하세요~오늘은 스테인리스(Stainlss) 강관에 대하여 이야기 해봅니다. 1. 스테인리스(Stainless) 강관이란?   ① 스테인리스(stainless)란 ‘녹(Stain)이 없다(Less)’라는 의미로         녹이 슬기 어려운 재질을 뜻합니다.    ② Ni, Cr, Mo, N 등 다양한 원소를 첨가한 철계 합금강으로       철(Fe)에 크롬(Cr) 18%정도와 니켈(NI) 8% 정도포함시켜 만들기 때문에       일반강에 비해 매우 뛰어난 내식성 가짐 (내열성, 내구성 우수)    ③ 크롬이 산소와 결합하게 되면 강의 표면에 10~30Å 정도의 얇은 Cr2O3의        보호막(부동태 피막)이 형성되어 녹의 진행을 막아줌   ④ 부동태 피막은 표면에 형성된 크롬산화피막의 작용..

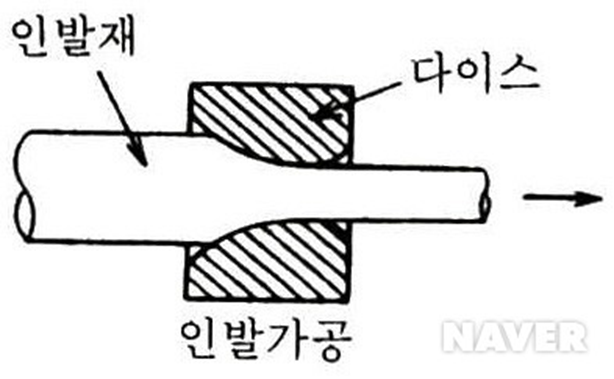

1. 인발(引拔)가공이란   봉 또는 관형태의 재료를 입구쪽이 넓고 출구쪽이 좁은 다이스(DIES)를 통하여   당겨 단면적을 감소시켜 원하는 단면을 얻고자하는 가공법이다.   최종제품의 지름에 따라 봉인발(직경6mm이상)  또는신선가공(직경6mm미만)   으로 불린다.    중공관(강관)이 다이스를 통과 할때 맨드렐을 사용하지 않는 경우는 공인발   이라고하고, 관의 내경의 크기를 일정하게 하기 위하여 맨드렐을 사용할 경우   관인발이라고 한다.  2. 인발공정:    열처리→산세→윤활처리→구부→인발 3. 드로잉(인발) 응력에 영향을 미치는 인자    영향을 주는 인자로는 단면감소율, 금형의 모양(드로잉 힘이 최소로 되는 다이스 각도),   마찰(윤활제 도포)등을 들 수있다.   인발(드로잉)시 얻을 ..

안녕하세요~오늘은 아연도금 강판, 강대에 대하여 이야기해 봅니다. 아연도금강판(GI - Galvanized Iron)은 일반적으로 3가지로 구분됩니다.① 열연코일 (HR)을 용융상태의 아연 욕조에 통과시켜 표면에 아연도금을    하는 열연 용융아연도금 강판및 강대 (HGI) - KS D3506② 냉연코일(CR)을 용융상태의 아연 욕조에 통과시켜 표면에 아연도금을    하는 냉연 용융아연도금 강판및 강대 (CGI) - KS D3506 ③ 전기아연도금강판 (EGI - Electro Galvanized Iron) - KS D3512    냉연강판(CR)에 아연을 전기도금한 것으로 표면이 미려하고,     도금부착량이 용융아연도금보다 적지만 균일하게 도금된다. 여기에서는 용융아연도금 강판 및 강대(Hot-dip..

안녕하세요~오늘은 백관의 아연 부착량(도금두께) 에 대하여  말씀드릴까 합니다.우선 규정에 나온 경우만 검토해 봅니다. 1. 배관용 탄소강관(KS D3507)관의 아연도금 균일성 시험(황산동 시험)에 있어서 침지회수는 아래표에 따르며,이 경우에 규정된 조작을 반복하여 지정된 회수만큼 침지하더라도 종지점에 달하지않아야 한다. 침 지 회 수비 고5매회 1분* 참고사항 : KS D0201 (용융 아연도금 시험방법)의 5(황산구리 시험방법) 2. 강재전선관(KS C8401)관의 아연도금 균일성 시험(황산동 시험)에 있어서 침지회수는 아래표에 따르며,이 경우에 규정된 조작을 반복하여 지정된 회수만큼 침지하더라도 종지점에 달하지않아야 한다. 침 지 회 수비 고3매회 1분                 3. ASTM ..

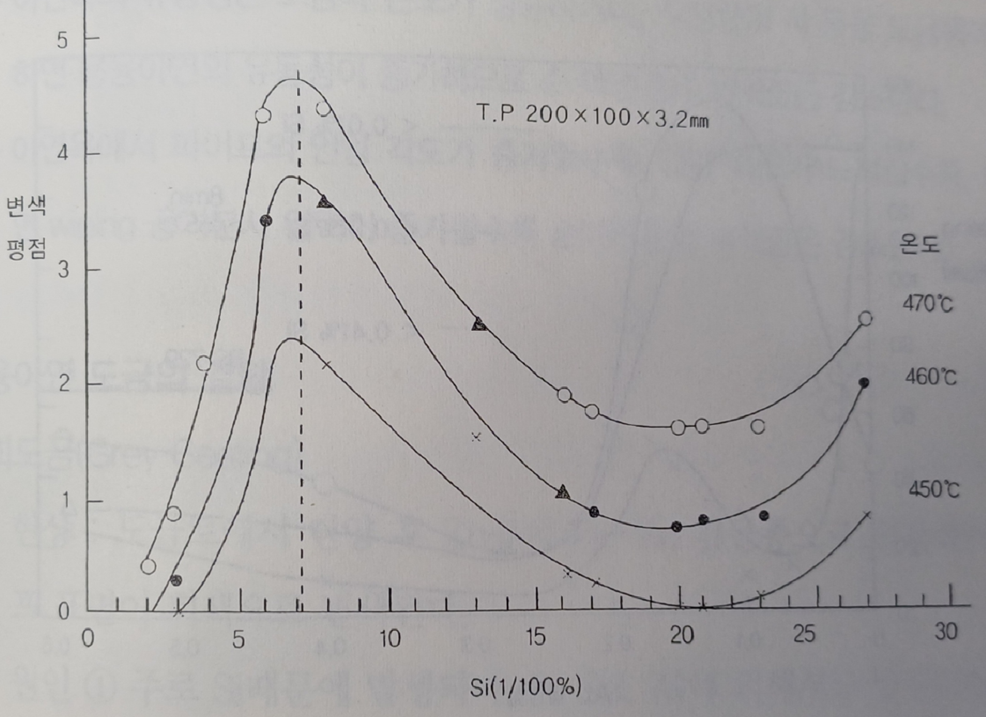

1, 회도금(Grey Coating)   - 현상 : 도금관의 외관이 회색으로 변색   - 원인 : ① 주로 강중의 Si 함량에 의해 발생되나 P, Sol Al에의해서 도                    발생될 수 있다.               ② 도금 후 냉각속도가 느릴 때 및 재가열 될 때 회도금이 발생 *** 강중 규소(Si)가 도금피막에 미치는 영향 ***강(아연도금의 원재료)의 규소(Si) 함량이 약 0.03%이하 또는 0.17%~0.23%이회색변색이 안되는 가장 좋은 구간이다.(사진참조)물론 정상의 도금온도에서의 작업은 필수이다.이것은 합금층의 성장이 규소의 함유량에 따라 영향을 받기 때문이다.  2. 박리(Flaking & Peeling)   다양한 원인으로 바탕 표면과의 결합력이 저하되..

1. 도금피막의 내용년수(수명)철강위에 입혀진 아연피막의 내용연수(수명)는 피막의 두께와 노출의 조건에 의해서 변하게 된다.피막의 내용연수(수명)는 도금방법에는 별 차이가 없다.즉, 피막이 용융아연도금방식에 의한 것인가, 금속용사에 의한 것인가, 또는 기타 방법에 의한 것인가에는 무관하다고 본다.피막의 가치는 그 두께에 관계하여 특수한 노출조건하에 필요한 내용연수를갖게 되므로 충분한 두께를 갖지 못하는 피막은 결과적으로 경제적이지 못한다.피막의 두께는 일반적으로 도금된 금속의 평방미터당 아연의 양을 ℊ으로 표시한다. 단위면적당 아연의 양이 305 g/m²이라면 아연피막으로는 0.043mm(43µ)에 상당하는 두께가 되고, 550 g/m²이라면 0.077mm(77µ)의 피막두께에 해당이 된다. 공업 분위기..

안녕하세요~오늘은 백관(용융아연도금강관)을 만드는 공정에 대하여 말씀드립니다.용융아연도금강관 제작 과정은 두가지로 구분하는데요첫번째는 일반적으로 사용되는 기계적 자동인양 방식으로 1/2"부터 6" 인중소구경에 적용됩니다.두번째는 베치(덴뿌라) 타입이라 불리우는데, 8" 이상되는 외경이 큰 대구경인경우에 사용되는 방식으로 수작업으로 흑관을 아연욕조에 담갔다 빼서 도금작업을하는 방식입니다. 1.용융아연도금 공정   1) 전처리  →  2) 플럭스(Flux) 처리  →     3) 건조ㆍ예열  →   4) 도금   →      5) 내면 및 외면 브로잉(Blowing)   →   6) 냉각  →    7) 검사    1) 전처리       파이프 표면에 그리스(grease) 또는 녹(rust), 스케일(Sca..

우리가 일반적으로 강관(Pipe)을 외관의 색으로 구분하여 백관, 흑관으로나뉜다.그 백관에 대하여 이야기 하고자 한다.  도금이란 금속 표면에 다른 금속으로 얇게 막을 입히는 것을 말한다.강관분야에서는 도금이라고 하면 거의 아연도금(Galvanizing)을 말핮다.아연은 융점이 약 420℃로 높지않고, 가격이 비교적 싸며, 철강의 방식도구로써효과가 크며, 경제적이기 때문에 백관의 수요가 많다. 아연도금의 방법에는 전기도금, 용융도금, 용사법, 쉐라다이징,메카니컬 플레이팅(Mechani㎈ Plating)등이 았는데 강관은 용융아연도금이일반적으로 사용되고 있다.PS)갈바니(Luigi Aloisio Galvani, 1737년 9월 9일 ~ 1798년 12월 4일)는 이탈리아의 해부학자, 생리학자이다.1780년..

안녕하세요~오랜만에 글을 씁니다~ㅎㅎ 궁극적인 질문 !   "철은 어디에서 왔을까? - - -"오랜동안의 생각, 최근까지도 철이 산소와 만난 적철광(Fe2O3) 혹은 자철광(Fe3O4)과 같은철광석이 지구 깊은곳에서 생성되어 지표에서 발견되는 것으로 알고 있었다.결론적으로 얘기하면. 아니다!금속을 전공으로 공부했다는 사람으로서 아직도 이렿게 모르고 살아왔다는 것이창피해서 얼굴을 들을 수 없을 지경이다.ㅜㅡ 기작성 한 "철강재료 일반('23 10 23일 작성)" 에서 이야기 하였지만,철은 인류가 지금부터 약 6,000년전에 처음으로 사용하기 시작하였고,약 5,000년전에는 철의 정련기술이 메소포타미아, 이집트에 확대되었으며,약 2500~3000년전부터 본격적인 철기시대의 돌입후 지금까지 이어저 오고있으며,..

안녕하세요~어제에 이어 API 5CT 이어서 올립니다 4. 품질   1) 기계적 성질       관의 항복강도, 인장강도, 연신율 및 경도값은 다음표에 따른다GroupGradeType항복강도(MPa)인장강도(MPa)연 신 율 (%)경도MinMaxMinHRC(Max)1H 40 　276552414비고 1　J 55　379552517K 55　379552655N 801552758689N 80Q552758689R 95　6557587242M 65 144858658622L 8055265565523L 809Cr55265565523L 8013Cr55265565523C 90162172468925.4T 95165575872425.4C 110-758858793303P 110　758965862-4Q 125　8621034931b비..
