<KS개정> 건축 구조용 열간 압연 형강 SHN

안녕하세요?

지난번 일반구조용, 용접구조용 압연강재와 일반구조용 탄소, 각형 강관에 이어

오늘은 <KS D 3866 건축 구조용 열간 압연 형강 SHN> 에 대해 알아보겠습니다.



KS D 3866 SHN 강종은 건축 구조 전용 형강 강종입니다.

Steel H-section New의 줄임말입니다.

이렇게 강종명에 New가 들어가 있는 강종들(SN, SNT, SNRT)은 전부 건축구조용으로

탄소당량이나 샤르피, 항복강도 상하한치 규정 등 건축 구조에 필요한 능력을 가지고 있습니다.



2016년에 KS가 크게 바뀌게 되는데 ‘16년에 12월에 개정 고시를 내고 18년 1월 1일 부로 전면 시행 되었습니다.



개정 전 후로 어떤 것이 바뀌었는지 자세히 설명 드리겠습니다.





1. 호칭기호 변경

SHN400은 SHN275로, SHN490은 SHN355로 바뀌었습니다.

인장강도(490MPa) 표기에서 항복강도(355MPa) 표기로 바뀌었습니다.





2. 화학성분 변경

철의 5대 합금원소는 아래와 같이 탄소, 규소, 망간, 인, 황입니다.

KS에서는 합금원소를 관리하고 있고 관리치에 미치지 못하면 KS 인증을 받을 수 없습니다.

사실 구KS에서도 SHN강종은 5대 합금원소 뿐만아니라 구리, 니켈, 크롬 등

11종이나 철저하게 관리 하고 있었기 때문에 개정 후 바뀐 것이 Mn 말고는 없습니다.





3. 기계적성질 변경 (항복강도 상향)

SHN은 기존 SS, SM과 다르게 두께에 다른 항복강도 저감이 없습니다.

75mm 이하에서 항복강도 상하한치를 규정합니다.

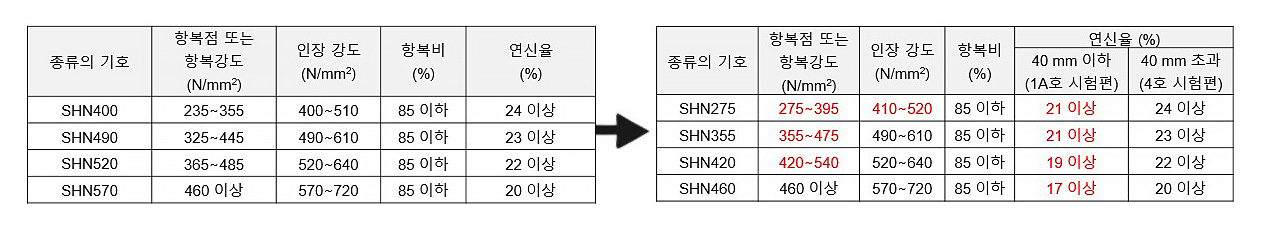

KS가 바뀌면서 항복강도는 아래표와 같이 상향 되었습니다.

왼쪽 구버전 / 오른쪽 개정된 KS

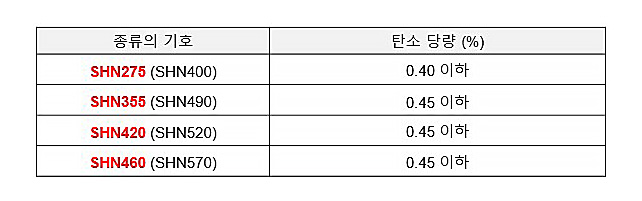

4. 탄소당량(Ceq) 특성유지

탄소당량(Ceq)은용접성능이 얼마나 뛰어난지를 나타내는 값입니다.

보통 탄소 당량 0.45이하 일 때 용접성능이 뛰어나다고 합니다.

구KS와 변함없이 275급은 0.4이하 에서 355급은 0.45이하로 관리하면서

SHN 건축구조용 강종은 역시 뛰어난 용접성능을 보유하고 있습니다.

아래는 탄소당량(Ceq)을 구하는 식입니다.



5. 샤르피흡수에너지 특성 유지

엿가락을 예로들면 추운 겨울날 똑똑 쉽게 부러지고 더운 여름에는 쭈욱 늘어 나는 성질이 있습니다.

철강재도 마찬가지입니다.



샤르피흡수에너지란 강재가 온도에 따라서 버틸수 있는 에너지를 관리하겠다고 이해하시면 됩니다.



SHN은 275급, 355급 모두 0℃에서 27줄을 관리하게 되어 있기 때문에

SM 용접용강종과 비교하시면 ‘B’급에 해당할 만큼 관리 되고 있습니다.





감사합니다.
