철강재료의 시험
1) 금속재료의 현미경 시험
① 시편의 채취 – 보고싶은 부근에서 채취 (시편채취시 열이 가해져 조직 변화가
있어서는 안됨)
② 시편의 연마 – 거울처럼 매끄럽게 연마
③ 시편의 부식 – 부식재 사용 표면을 부식시키면 결정경계면을 부식시켜 조직의 형태를
볼 수 있다.
④ 현미경 종류 – 광학현미경 : 10배 ~ 500배
주사전자 현미경(SEM) : 10만배
* 페라이트(Ferrite) : 철이 가질 수 있는 여러 구조 가운데 체심입방구조
(body centered cubic, bcc)를 갖는 종류의 철(α-Fe)
* 펄라이트(Pearlite) : 페라이트와 시멘타이트가 층을 이루는 조직
* 시멘타이트(Cementite) : 철과 탄소가 결합한 탄화물(Fe₃C)
페라이트 - 펄라이트

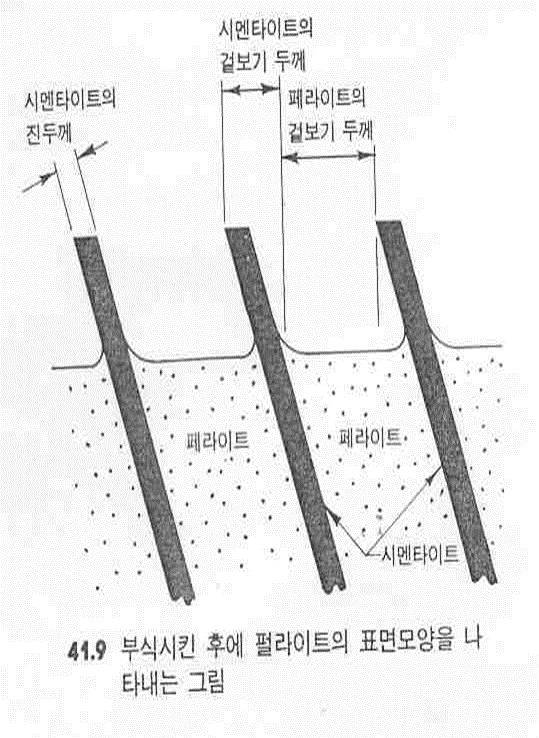

시멘타이트와 페라이트
2) 재질시험

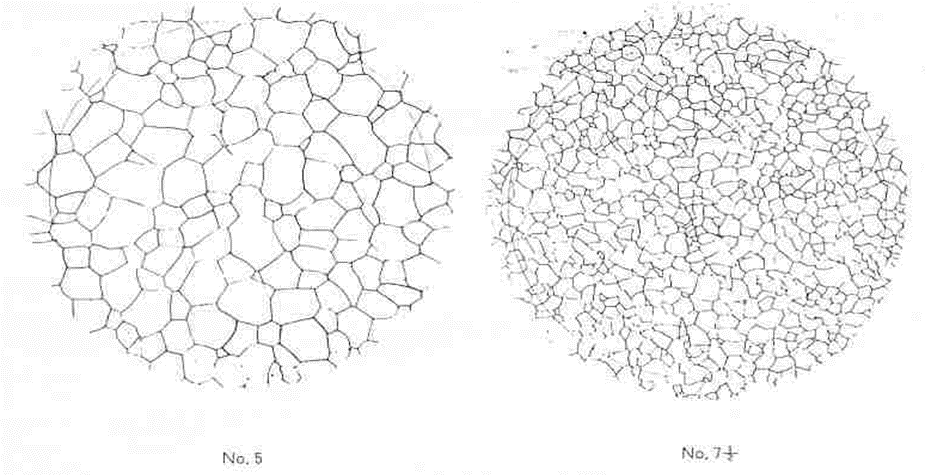

① 결정입도시험
ex) FGS(Ferrite Grain Size) ASTM E112 7이상
② Macro 시험 – 육안이나 현미경 관찰
③ 설퍼 프린터 시험 – 유황편석이나 분포 상태
④ 비금속 개재물 시험
3) 기계시험

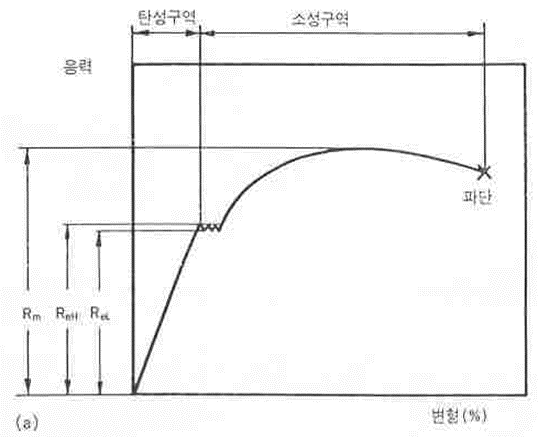

① 인장시험 (Tensile Strength TS)
㉠ 시험편의 처음단면적( Aο)으로 시편의 파단직전의 최고 힘이 나오는 시점의 힘
(최고응력점 F)을 나누어서 구함.
TS = F / Aο (Kgf/㎟)
㉡ 연신율 (Elongation, EL) ={ ( L₁ - Lο )/ Lο } × 100 (%)
㉢ 항복강도 (Yield Strength YS)
재료에 힘을 가했을 때 소성 변형이 시작되는 힘(F)을 시편의 단면적(A0)으로 나누어 구한다.
YS = F / Aο (Kg/㎟)
② 경도시험
재료시편을 압입(눌러줌)하여 생기는 홈의 크기를 측정하여 경도를 측정한다.
㉠ 브리넬경도(Brinell Hardness HB) – 강구사용, 압흔면적/힘
㉡ 비커스경도(Vickers Hardnedd HV) – 다이아몬드 4각추
㉢ 로크웰경도(Rockwell Hardness HRB, HRC) – 다이아몬드 원추 압흔깊이
③ 충격시험
인성(Tough)은 재료의 성질이 하나로 소성변형후 재료가 파괴될때까지 흡수되는 에너지
충격시험은 이러한 인성을 나타내주는 시험으로 Charpy Test와 Izod Test가 있다.
이상으로 철강재료의 시험에대하여 간단히 알아보았습니다
감사합니다~^^
